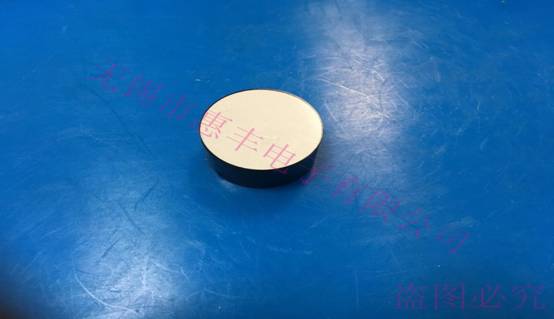

BT1,Φ27.94x200K圓片
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ27.94 |
- |
13.20 |
1、應用：
屬于無鉛壓電陶瓷，符合RPHS2.0，適用于水聲探測設備。
2、主要性能參數：
2.1 厚度頻率: Fst=200KHz±5%
2.2 諧振阻抗: Zrt=max. 30Ω
2.3 靜態電容: CT=660pF±12.5%
2.4 誘電損失：tanδ=max.1.0%
2.5 壓電應變常數：d33≥180P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

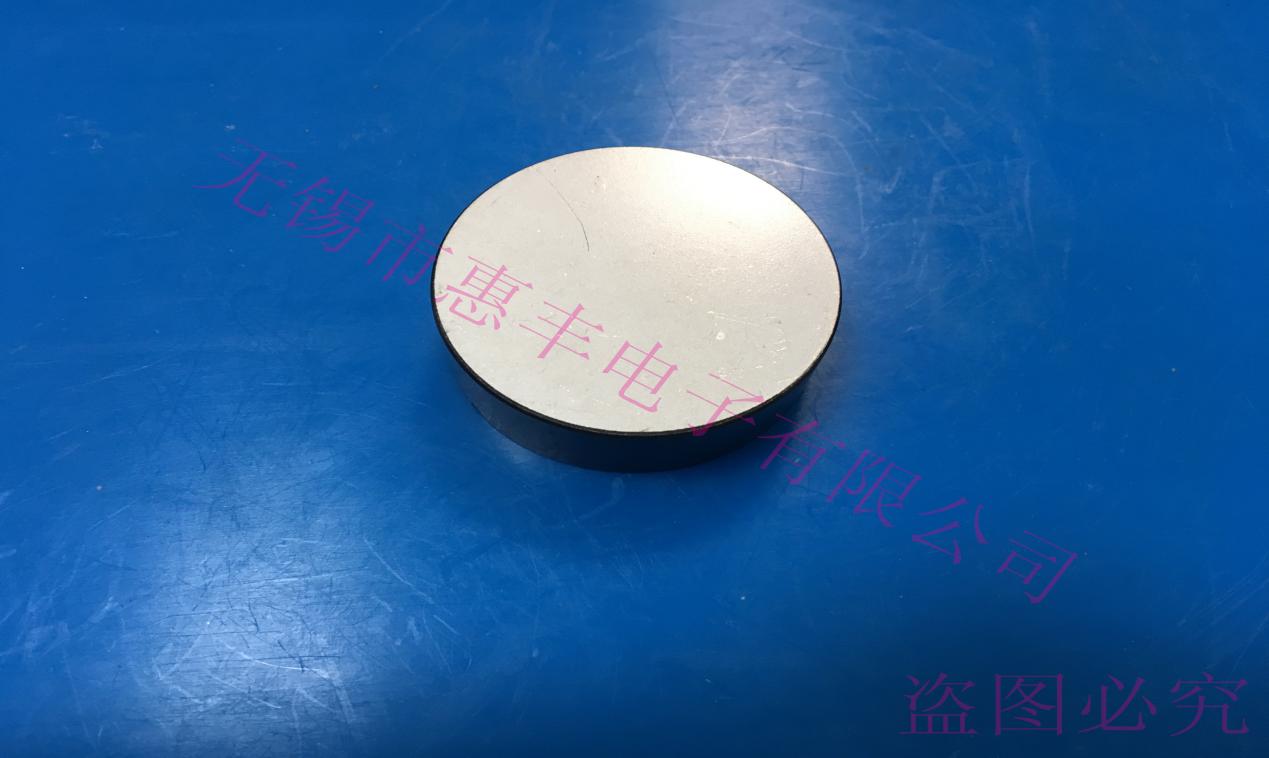

BT1,Φ36.83x200K圓片
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ36.83 |
- |
13.50 |
1、應用：
屬于無鉛壓電陶瓷，符合RPHS2.0，適用于水聲探測設備。
2、主要性能參數：
2.1 厚度頻率: Fst=200KHz±5%
2.2 諧振阻抗: Zrt=max. 30Ω
2.3 靜態電容: CT=1120pF±12.5%
2.4 誘電損失：tanδ=max.1.0%
2.5 壓電應變常數：d33≥180P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
BT1,Φ50.6xΦ9.6x13.6圓片
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ50.6 |
Φ9.6 |
13.6 |
1、應用：
屬于無鉛壓電陶瓷，符合RPHS2.0，適用于水聲探測設備。
2、主要性能參數：
2.1 厚度頻率: Fst=200KHz±5%
2.2 諧振阻抗: Zrt=max. 30Ω
2.3 靜態電容: CT=2000pF±12.5%
2.4 誘電損失：tanδ=max.1.0%
2.5 壓電應變常數：d33≥180P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

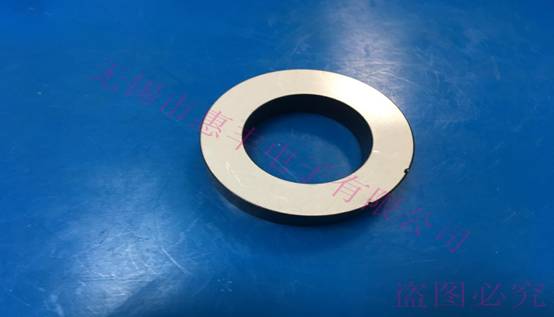

BT1,Φ50.8xΦ30.48x200K圓片
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ50.8 |
Φ30.48 |
10.90 |
1、應用：
屬于無鉛壓電陶瓷，符合RPHS2.0，適用于水聲探測設備。
2、主要性能參數：
2.1 厚度頻率: Fst=200KHz±5%
2.2 諧振阻抗: Zrt=max. 30Ω
2.3 靜態電容: CT=1700pF±12.5%
2.4 誘電損失：tanδ=max.1.0%
2.5 壓電應變常數：d33≥180P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

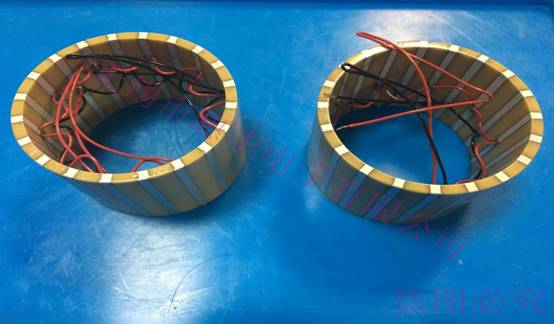

P33,Φ75.6Φ67.6x52.7圓管
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ75.6 |
Φ67.6 |
52.7 |
1、應用：
適用于石油探測設備。
2、主要性能參數：
2.1 頻率: Fr=12.5KHz
2.2 靜態電容: CT=6800pF±12.5%
2.3 誘電損失：tanδ=max.2%
2.4 機電耦合系數：Keff≥0.55
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

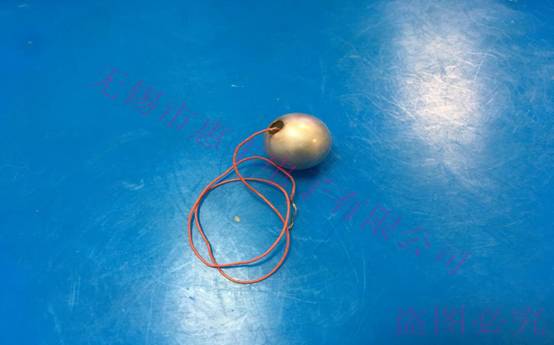

P52,SR20x1.2球殼
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ20 |
Φ5 |
1.2 |
1、應用：
適用于水聲探測及標準水聽器。
2、主要性能參數：
2.1 頻率: Fpt=1.9MHz
2.2 靜態電容: CT=21.5nF±12.5%
2.3 誘電損失：tanδ=max.2%
2.4 機電耦合系數：Keff≥0.55
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

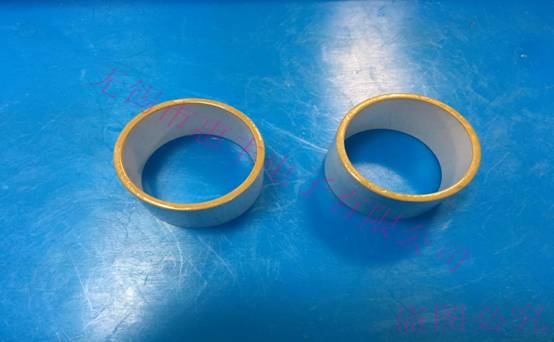

P52,Φ34Φ30x20圓管
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ34 |
Φ30 |
20 |
1、應用：
適用于油井探測。
2、主要性能參數：
2.1 頻率: Fr=29KHz
2.2 靜態電容: CT=28.9nF±12.5%
2.3 誘電損失：tanδ=max.2%
2.4 機電耦合系數：K31≥0.32
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
