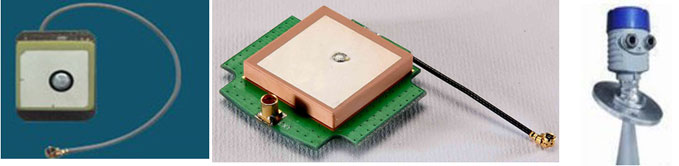

陶瓷介質天線不僅可以運用于GPS全球定位系統，也能夠運用于現代物聯網設備之間的通信。公司本著成就客戶，成就自身的經營理念，能夠為客戶提供專業的、具有針對性的產品設計（客戶提供產品要求）。
根據客戶不同的需求，公司可以提供不同外形的天線，大體為片狀介質天線和棒狀介質天線。
產品說明
公司現已成功開發多款介質天線；
K25、K35、K37、K40、K45
擁有各自不同的介電常數及工作頻率，廣泛應用于：
GPS 陶瓷天線;
北斗衛星天線；
授時天線;
10X10mm to 100X100mm 可用尺寸的陶瓷天線;
客戶定制陶瓷天線產品.
公司現有產品適用于30MHz到10GHz不等的工作頻率范圍，如果需要公司還可以根據客戶的要求開發相應低頻和更高頻的產品。
產品信息

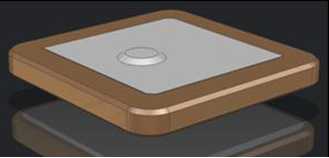

惠豐電子目前已經定型了兩種尺寸的介質天線產品：
| 產品A： 尺寸：25mm*25mm 介電常數：20 工作頻率：1.57542GHz |
產品B： 尺寸：20mm*20mm 介電常數：37或40 工作頻率：1.57542GHz |
產品C： 尺寸：18mm*18mm 介電常數：37或40 工作頻率：1.57542GHz |
現有產品使用相同大小的振子，其大?。?.4mm*7.0mm，產品表面涂覆有銀層，根據不同的工作頻率需求，可以通過調節銀層覆蓋尺寸實現不同工作頻率的展現。
產品性能
| K25 | K35 | K37 | K40 | K45 | |
| 介電常數 | 25 | 35 | 37 | 40 | 45 |
| Qf【GHz】 | 120000 | 80000 | 64000 | 40000 | 44000 |
| Q （測試頻率） | 20000 (6G) |
20000 (4G) |
16000 (4G) |
13000 (4G) |
11000 (4G) |
| 密度(g/cm3) | 4.0 | 6.5 | 5.2 | - | 4.6 |
| 顏色 | 白色 | 黑色 | 淺綠 | 棕色 | 棕色 |
| 科目 | 典型性能 | 單位 |
| 中間頻率 | 1575.42 | MHz |
| 極化方式 | 右旋園極化 | |
| RHCP 增益 @ Zenith | -1.5 | dBic |
| RHCP 增益 @ 10o Elevation | -1.5 | dBic |
| 軸比@ Zenith | 3 | dB |
| 駐波比VSWR | 1.6 Max | |
| 阻抗 | 50 | Ω |
| 天線尺寸 | 20X20X4 | mm |
| 規格 | 尺寸 | 頻率 | 阻抗 | 材料 |
| HF1575D25AS | 25*25*4 | 1575.42MHz | 50 | K25 |
| HF1575D25BS | 25*25*2 | 1575.42MHz | 50 | K25 |
| HF1575D25AD | 25*25*4 | 1575.42MHz | 50 | K25 |
| HF1575D20AS | 20*20*4 | 1575.42MHz | 50 | K40 |
| HF1575D18AS | 18*18*4 | 1575.42MHz | 50 | K40 |
| HF1575D20BS | 20*20*2 | 1575.42MHz | 50 | K40 |
| HF1575D18BS | 18*18*2 | 1575.42MHz | 50 | K40 |
介質天線的應用特點
微波介質陶瓷（MWDC ） 具有介電常數高、介質損耗低、品質因數高、諧振頻率溫度系數小等特點，應用與介質諧振器天線后，介質諧振器介電常數選擇范圍很大(6～140)，允許設計者靈活控制尺寸和帶寬；輻射效率＞95％，形狀多樣，使天線設計具有更大的靈活性，饋電方式多，加工簡單，成本較低，便于集成設計。
介質天線的技術指標
介電常數：6.1±0.2，10.0±0.2，14±0.2，26±0.2，35±0.2；
損耗角正切：＜3×10-4；
頻率溫度系數：∣τf∣≤10ppm/℃；
抗彎強度：≥100MPa；
電阻率：＞1012Ω·cm；
熱導率：≥3W/m·K，滿足微波器件高功率要求。
| 產品規格 | HF1575D25AS |
| 產品編號 | DA0001；DA0002；DA0003 ect. |
| 外形尺寸 | 25*25*4 |
| 饋孔偏置方式 | 中心偏下 |
| 中心頻率(MHz) | 1575.42MHz |
| V.S.W.R | 1.5 |
| 帶寬(MHz) | 15 |
| 增益(dB) | 5 |
| 特性阻抗(Ω) | 50 |
| 極化方式 | RHCP |
| 頻率溫度系數(ppm/℃) | 10 |
| 用途 | GPS |
×
| 產品規格 | HF1575D25BS |
| 產品編號 | DA0010 |
| 外形尺寸 | 25*25*2 |
| 饋孔偏置方式 | 中心偏下 |
| 中心頻率(MHz) | 1575.42MHz |
| V.S.W.R | 1.5 |
| 帶寬(MHz) | 15 |
| 增益(dB) | 5 |
| 特性阻抗(Ω) | 50 |
| 極化方式 | RHCP |
| 頻率溫度系數(ppm/℃) | 10 |
| 用途 | GPS |
×
| 產品規格 | HF1575D25AD |
| 產品編號 | DA0004 |
| 外形尺寸 | 25*25*4 |
| 饋孔偏置方式 | 左下角偏孔 |
| 中心頻率(MHz) | 1575.42MHz |
| V.S.W.R | 1.5 |
| 帶寬(MHz) | 15 |
| 增益(dB) | 5 |
| 特性阻抗(Ω) | 50 |
| 極化方式 | RHCP |
| 頻率溫度系數(ppm/℃) | 10 |
| 用途 | GPS |
×
| 產品規格 | HF1575D20AS |
| 產品編號 | DA0006 |
| 外形尺寸 | 20*20*4 |
| 饋孔偏置方式 | 左下角偏孔 |
| 中心頻率(MHz) | 1575.42MHz |
| V.S.W.R | 1.5 |
| 帶寬(MHz) | 15 |
| 增益(dB) | 5 |
| 特性阻抗(Ω) | 50 |
| 極化方式 | RHCP |
| 頻率溫度系數(ppm/℃) | 10 |
| 用途 | GPS |
×
| 產品規格 | HF1575D18AS |
| 產品編號 | DA0007 |
| 外形尺寸 | 18*18*4 |
| 饋孔偏置方式 | 左下角偏孔 |
| 中心頻率(MHz) | 1575.42MHz |
| V.S.W.R | 1.5 |
| 帶寬(MHz) | 15 |
| 增益(dB) | 5 |
| 特性阻抗(Ω) | 50 |
| 極化方式 | RHCP |
| 頻率溫度系數(ppm/℃) | 10 |
| 用途 | GPS |
×
| 產品規格 | HF1575D20BS |
| 產品編號 | DA0008 |
| 外形尺寸 | 20*20*2 |
| 饋孔偏置方式 | 左下角偏孔 |
| 中心頻率(MHz) | 1575.42MHz |
| V.S.W.R | 1.5 |
| 帶寬(MHz) | 15 |
| 增益(dB) | 5 |
| 特性阻抗(Ω) | 50 |
| 極化方式 | RHCP |
| 頻率溫度系數(ppm/℃) | 10 |
| 用途 | GPS |
×
| 產品規格 | HF1575D18BS |
| 產品編號 | DA0009 |
| 外形尺寸 | 18*18*2 |
| 饋孔偏置方式 | 左下角偏孔 |
| 中心頻率(MHz) | 1575.42MHz |
| V.S.W.R | 1.5 |
| 帶寬(MHz) | 15 |
| 增益(dB) | 5 |
| 特性阻抗(Ω) | 50 |
| 極化方式 | RHCP |
| 頻率溫度系數(ppm/℃) | 10 |
| 用途 | GPS |
×
